    CARACTERÍSTICAS DEL BUS LCN
    BUS MULTIMAESTRO
    ESTRUCTURA
    TRANSMISIÓN DE DATOS
    VENTAJAS DE LA INSTALACIÓN
    SEGURIDAD PARA EL FUTURO

    ​

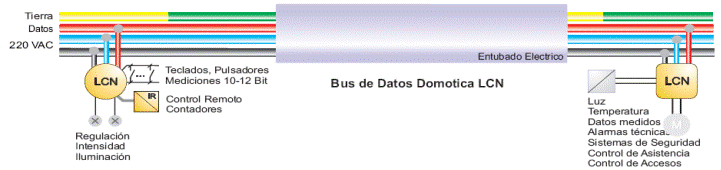

    En el sistema LCN se transmiten un promedio de 100 telegramas por segundo (en los segmentos LCN son desde 1000 a 10000). Esto significa una tasa de transmisión de datos de 9600Bd (segmento: 300kBd ... 2,5MBd). El uso de un conductor ya existente simplifica la instalación y hace que se ahorre cobre y que el sistema sea independiente de la posición de fase de los módulos. LCN trabaja en banda básica, los recursos habituales (aislador o acoplador de fase, bloqueos, etc) para la transmisión de frecuencias portadoras no son necesarios.



    Para simplificar la instalación conforme a VDE, hay que ver al hilo de datos como un hilo convencional, aunque su tensión de cresta en operación regular es de sólo ±30V.

    Los módulos están protegidos hasta 2kV contra tensiones más altas en la conexión de datos, por ejemplo, en caso de un error de instalación.

    ​

    El hilo de datos se puede cablear libremente, una topología especial no es necesaria, por ejemplo , forma estrellada. La longitud máxima es de 1km y se puede extender con amplificadores intermedios. Además se pueden realizar acoplamientos de conductores de luz, p.e. entre los subdistribuidores. El alcance con conductores de fibra óptica de plástico (LCN-LLK), la cual se puede conectar fácilmente en la obra de construcción, es de 100m/circuito. Con conductores de fibra óptica de vidrio se pueden alcanzar 2km por circuito (opcional 5km).

    Transmisión de Datos
